Giải pháp quản lý thiết bị trình chiếu nội dung kỹ thuật số trên Cloud

MÔ TẢ HOẠT ĐỘNG

CỦA HỆ THỐNG MULTIZONE DIGITAL SIGNAGE

 Giải pháp quản lý thiết bị trình chiếu nội dung kỹ thuật số trên Cloud

1. MÔ HÌNH KẾT NỐI TỔNG QUÁT:

Mỗi màn hình ở mỗi khu vực sẽ được kết nối với một thiết bị MULTIZONE DIGITAL SIGNAGE(MDS) bằng cáp HDMI và thiết bị MDS được quản lý trên Cloud thông qua hệ thống mạng internet, yêu cầu về mặt đường truyền băng thông trên 30 mbps (hoặc sử dụng các gói internet của doanh nghiệp đang sử dụng).

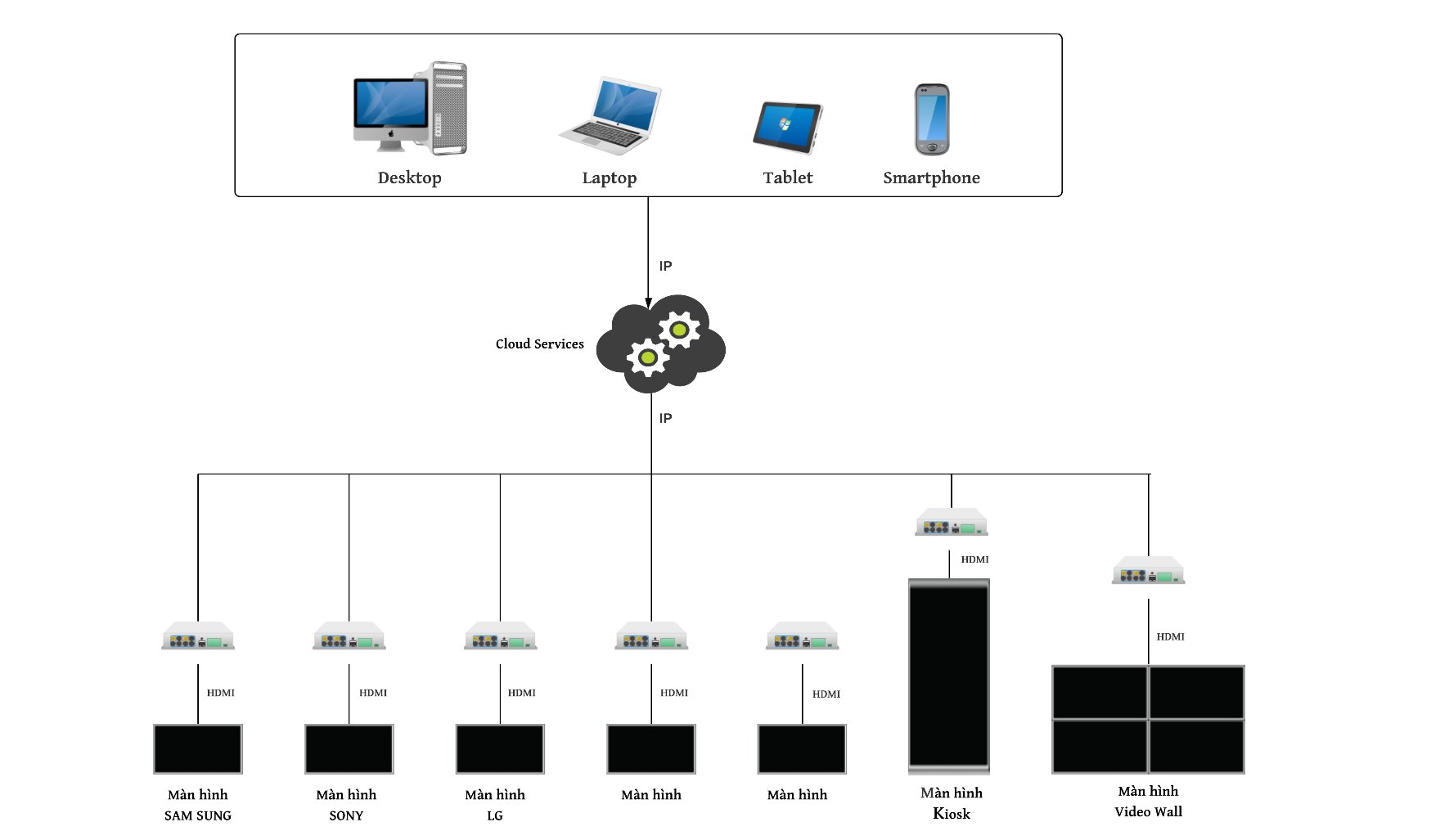

                                                SƠ ĐỒ TỔNG QUÁT HỆ THỐNG MÀN HÌNH SỬ DỤNG THIẾT BỊ  MULTIZONE DIGITAL SIGNAGE(MDS)

1. SƠ ĐỒ KẾT NỐI CƠ BẢN TẠI ĐỊA ĐIỂM KHÁCH HÀNG LẮP ĐẶT
2. Tại khu vực thứ nhất (Zone1) bao gồm các thiết bị:

• Thiết bị màn hình hiển thị tivi LG – Số lượng: 15
• Thiết bị MULTIZONE DIGITAL SIGNAGE(MDZ) – số lượng : 15
• Dây cáp miniHDMI sang HDMI – Số lượng: 15
• Dây mạng Cat5e nối từ thiết bị vào Switch – Số lượng: 16
• Thiết Bị Mạng Switch Cisco 16 Port SG95-16 Gigabit Desktop (10/100/1000Mbps) – Số lượng : 1
• Laptop hoặc PC, tablet, smartphone để trình chiếu và up nội dung trình chiếu lên Cloud

2. Mô tả kết nối tại khu vực thứ nhất(Zone1)

• Màn hình được lắp đặt bằng giá treo, có thể lắp ngang hoặc lắp dọc màn hình tùy vào nhu cầu của khách hàng.
• Thiết bị MULTIZONE DIGITAL SIGNAGE(MDZ) sẽ được lắp ngay sau màn hình hiển thị.
• Mỗi màn hình hiện tại sẽ được kết nối vào thiết bị DMS thông qua cổng HDMI của màn hình hiển thị và cổng miniHDMI của thiết bị DMS bằng dây HDMI.
• Tất cả các thiết bị DMS sẽ được nối vào Switch Cisco 16 Port SG95 thông qua cổng ethernet của thiết bị và switch bằng cable Cat5e. Switch được nối vảo Router của khách hàng để có internet kết nối với Mesh Cloud.
• Khách hàng tạo tài khoản trên https://www.mesh.vn và đăng nhập vào tài khoản để add thiết bị DMS
• Laptop, desktop, tablet, smarphone được kết nối internet đăng nhập vào Mesh Cloud để thực hiện việc trình chiếu.

3. Nội dung Content:

 MULTIZONE DIGITAL SIGNAGE(MDS) có yêu cầu về nội dung Content là các File dưới dạng:

• + Hình ảnh: jpeg, png…
• + Âm thanh: mp3…
• + Video: mp4..
• Dung lượng 1 file Content < 2Gb

                                                        Hình ảnh thực tế thiết bị MULTIZONE DIGITAL SIGNAGE(MDS)
